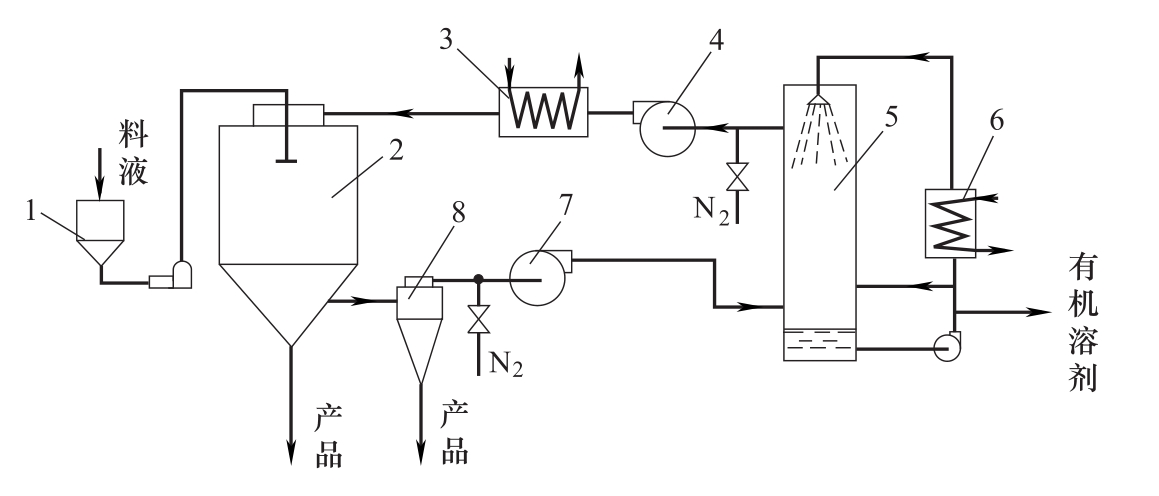

閉路循環噴霧干燥機系統，是基于干燥介質為惰性氣體（如N2氣等）的再循環和再利用。當然，特殊情況下也可以用空氣，如空氣-四氯化碳系統。干燥系統部件間的連接處，要保證氣密性密封，干燥室在低壓（約200mmH2O左右，即0.196kPa）下操作。其流程如圖所示。

在下述情況下，選擇閉路循環流程。

① 原料液由固體和有機溶劑組成；

② 要求有機溶劑全部回收；

③ 干燥有毒的固體粉粒狀產品；

④ 不允許氣味、溶劑蒸氣和顆粒狀物質的逸出，防止對環境大氣造成污染；

⑤ 粉塵在空氣中，可能形成爆炸混合物；

⑥ 必須防止有機溶劑的爆炸和燃燒的危險；

⑦ 在干燥過程中，由于氧化作用，粉塵不允許和氧接觸。

在流程中，需設置一個洗滌-冷凝器，其目的之一是冷凝從物料中出來的進入惰性氣體中的有機蒸氣。洗滌液就是固體中的有機溶劑；之二是洗滌氣體中的粉塵，防止堵塞加熱器。
