所謂噴霧干燥機開式循環流程，就是采用的干燥介質是空氣，干燥完成以后，廢氣排放到大氣中。

干燥器-旋風分離器-洗滌器流程

本流程的特征是塔中的廢氣，經過旋風分離器的一級氣-固分離后，廢氣再進入濕式洗滌器，進行第2次氣-固分離，然后，再排放到大氣中，如圖所示。待洗滌液達到一定濃度之后，泵送到料槽，噴霧干燥，回收產品。

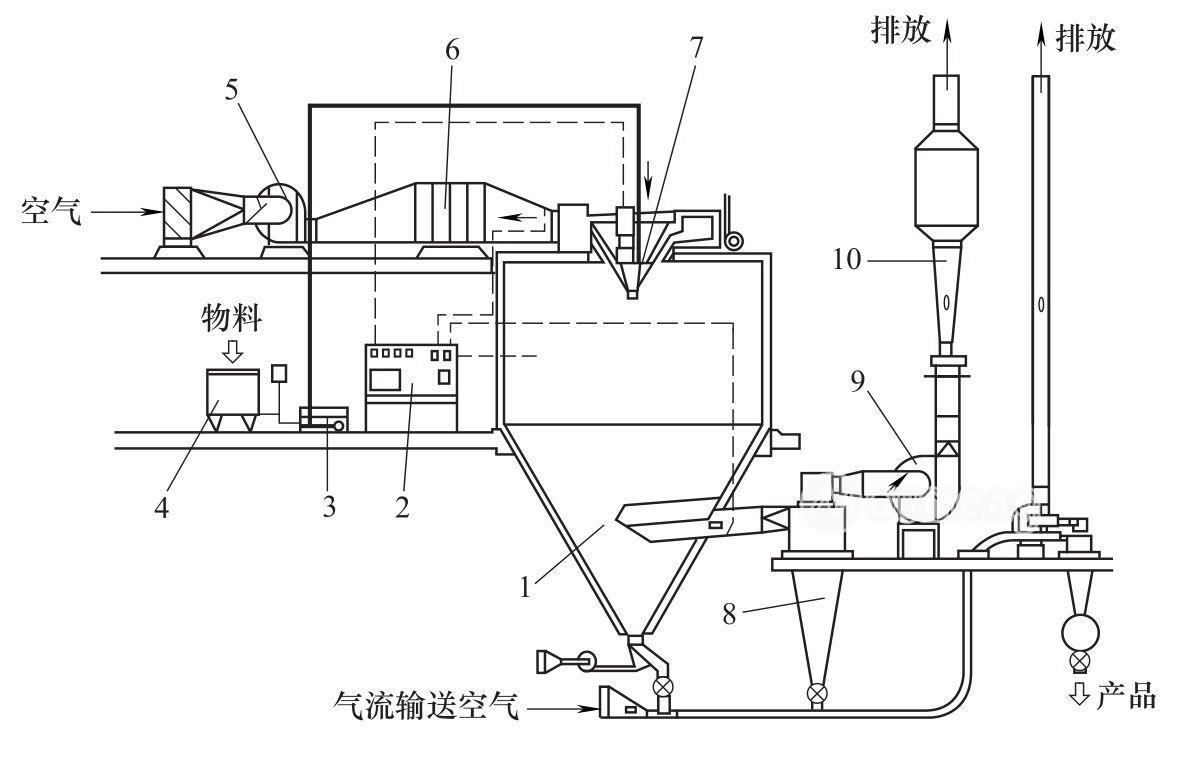

干燥器-旋風分離器-洗滌器流程

1—噴霧干燥塔；2—控制板；3—料液泵；4—料液貯槽；5—鼓風機；6—空氣加熱器；7—霧化器；8—旋風分離器；9—引風機；10—文丘里洗滌器

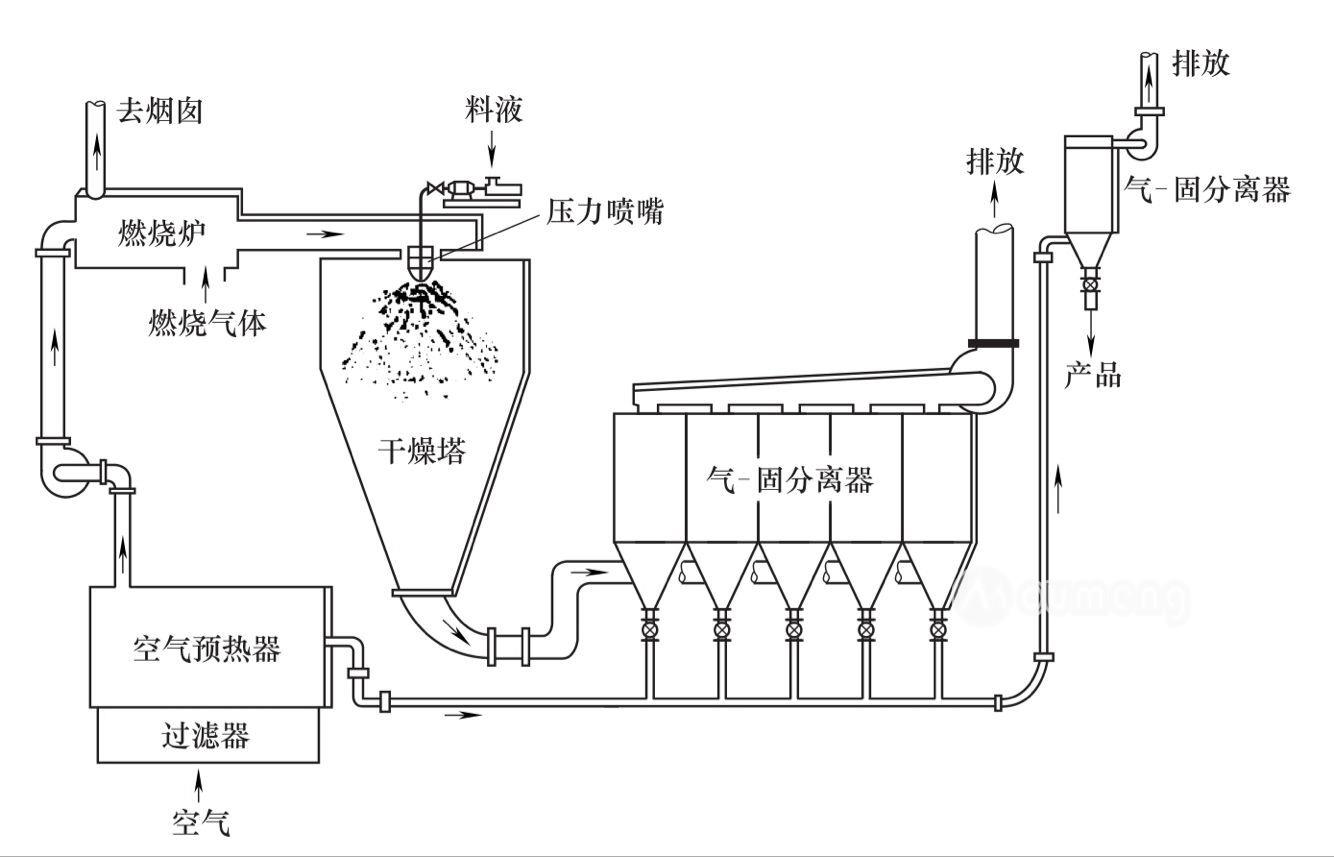

干燥器-旋風分離器-布袋過濾器流程

本流程的特征是塔中的廢氣，經過旋風分離器的一級氣-固分離，廢氣再進入布袋過濾器，進行第2次氣-固分離后，再排放到大氣中，如圖所示。旋風分離器和布袋過濾器的出料，作為產品，或者二者混合后包裝，或者各自單獨包裝。

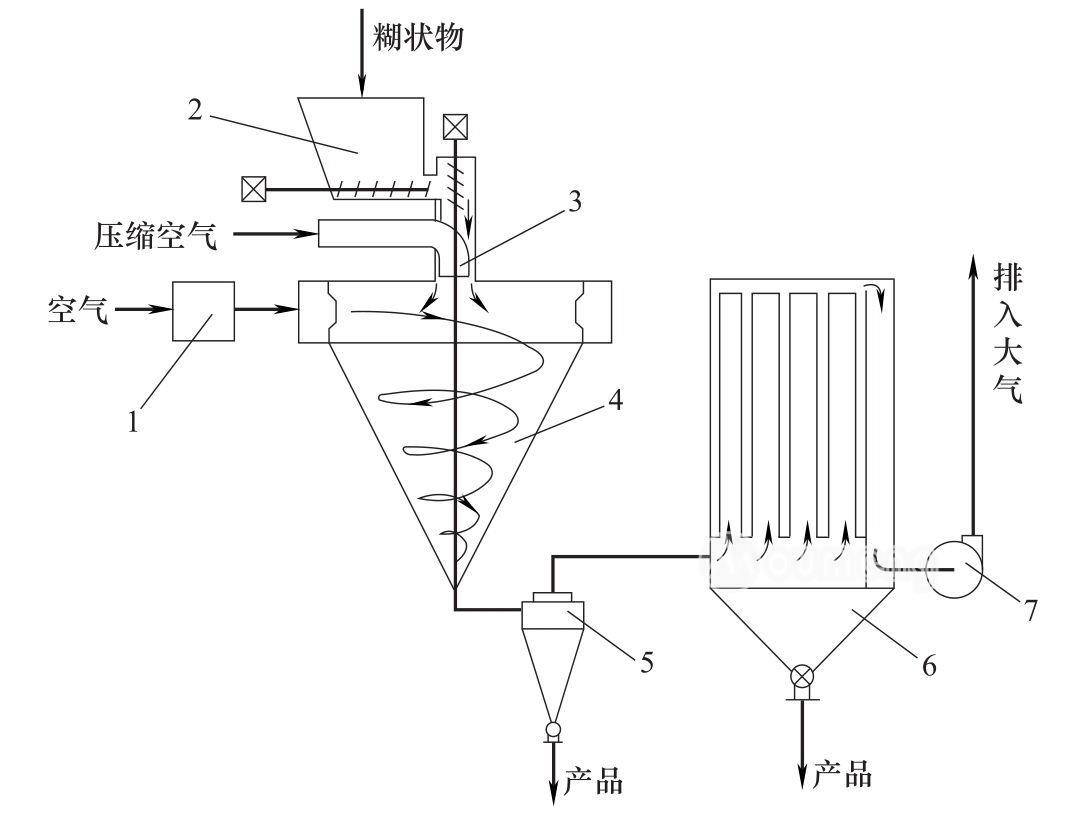

干燥器-布袋過濾器流程

1—空氣加熱器；2—貯罐；3—二流體霧化器；4—噴霧干燥塔；5—旋風分離器；6—布袋過濾器；7—引風機

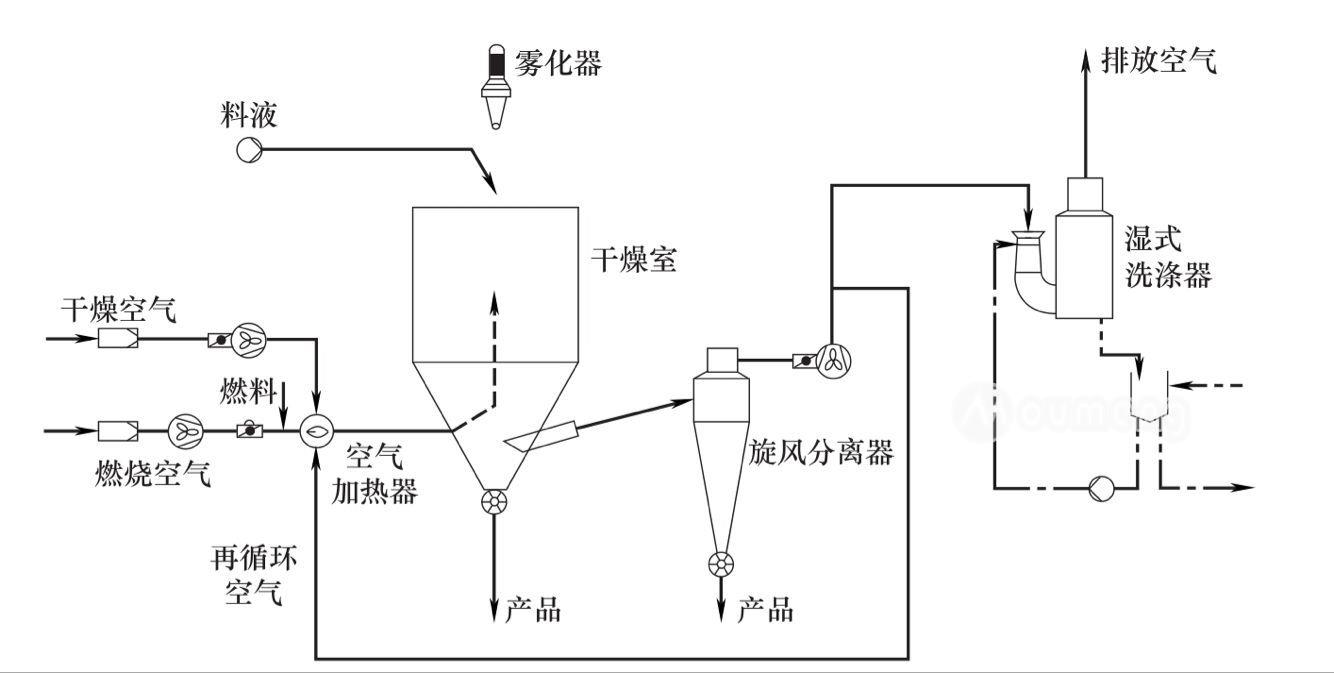

開式的具有部分廢氣再循環的噴霧干燥流程

本流程的特征是塔中的廢氣，經過布袋過濾器的一級氣-固分離以后，就排放到大氣中，如圖所示，回收率可達99%以上，廢氣中的粉塵含量能達到排放標準。此流程簡單，但布袋過濾器，要有足夠的過濾面積，以維持恒定的布袋過濾器的壓力降。否則，會影響噴霧量（即產品產量）。中國白炭黑的噴霧干燥，就選用干燥器-布袋過濾器流程。

部分廢氣再循環，是為了回收部分廢氣的余熱，以節省燃料消耗。再循環量一般為排放總量的20%～30%。最高可達50%，視排氣溫度而定。其流程如圖所示。
